Vakuumheber 600 kg

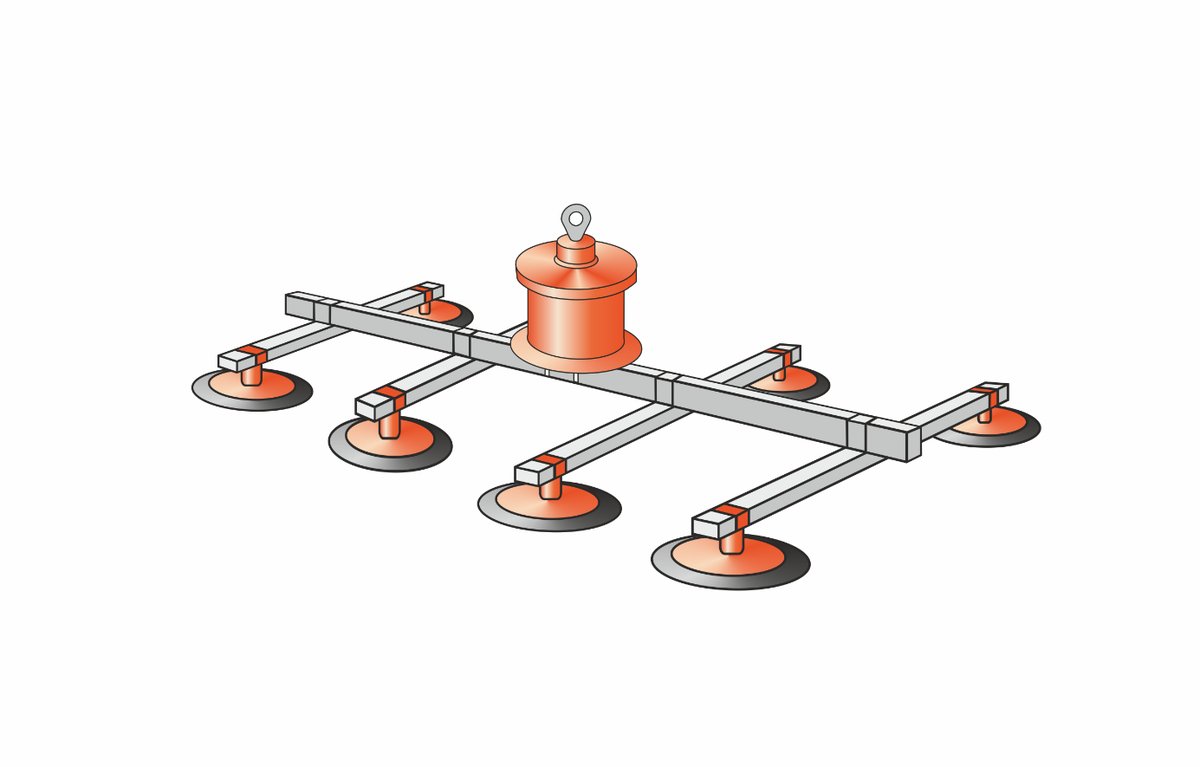

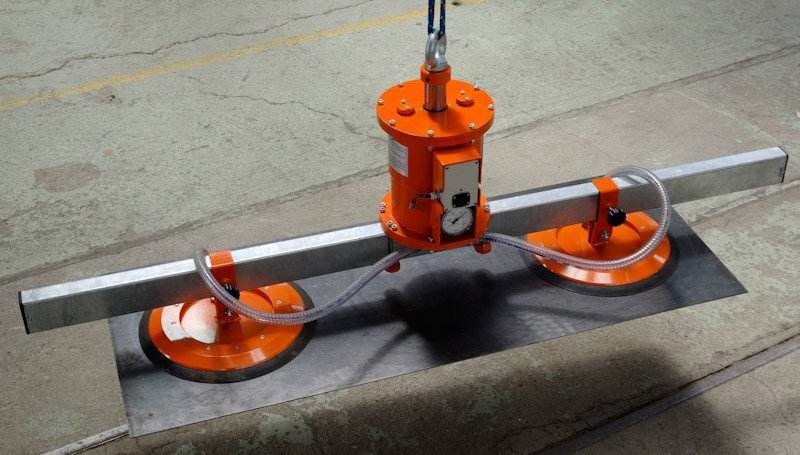

Selbstansaugende Vakuumheber mit 600 kg Tragfähigkeit in fünf Ausführungen, von zwei bis acht Saugern. Bei gleicher Tragfähigkeit ändert sich die Geometrie des Griffs: zwei Sauger in einer Linie für schmale, lange Formate, acht Sauger auf einem Rahmen für dünne Tafeln bis 4.000 × 2.000 mm, die mit wenigen Greifpunkten durchhängen würden. Keine Energieversorgung — das Vakuum entsteht beim Absenken des Hakens.
Mehr Sauger bedeuten zweierlei zugleich: Die Last verteilt sich auf mehr Punkte, die Tafel hängt also nicht durch, und man kommt mit der Dicke herunter — die Ausführungen mit sechs und acht Saugern verarbeiten Bleche ab 1 mm, die mit zwei und drei Saugern ab 2 mm.
Die Ausführungen mit drei, sechs und acht Saugern können mit Absperrventilen ausgerüstet werden: Indem die Sauger abgesperrt werden, die außerhalb des Werkstücks liegen, lassen sich kleinere Formate bewegen, ohne das Vakuum zu verlieren.
Die Mindestlast beträgt 5 kg über die gesamte Baureihe. Werkstoffe: Stahl, Edelstahl, Aluminium, Glas, Kunststoff, Stein und Holz mit versiegelter Oberfläche.
| Tragfähigkeit | 600 kg bei allen Ausführungen |
| Ausführungen | 2 bis 8 Sauger |
| Maximales Blechformat | bis 4.000 × 2.000 mm |
| Mindestdicke | ab 1 mm auf Stahl |
| Mindestlast | 5 kg |
| Versorgung | keine — selbstansaugendes Vakuum |
Vakuumheber 600 kg — Modelle und Tragfähigkeiten
| Modell | Sauger | Maximales Blechformat | Mindestabmessung | Mindestdicke | Eigengewicht | Absperrventile |
|---|---|---|---|---|---|---|

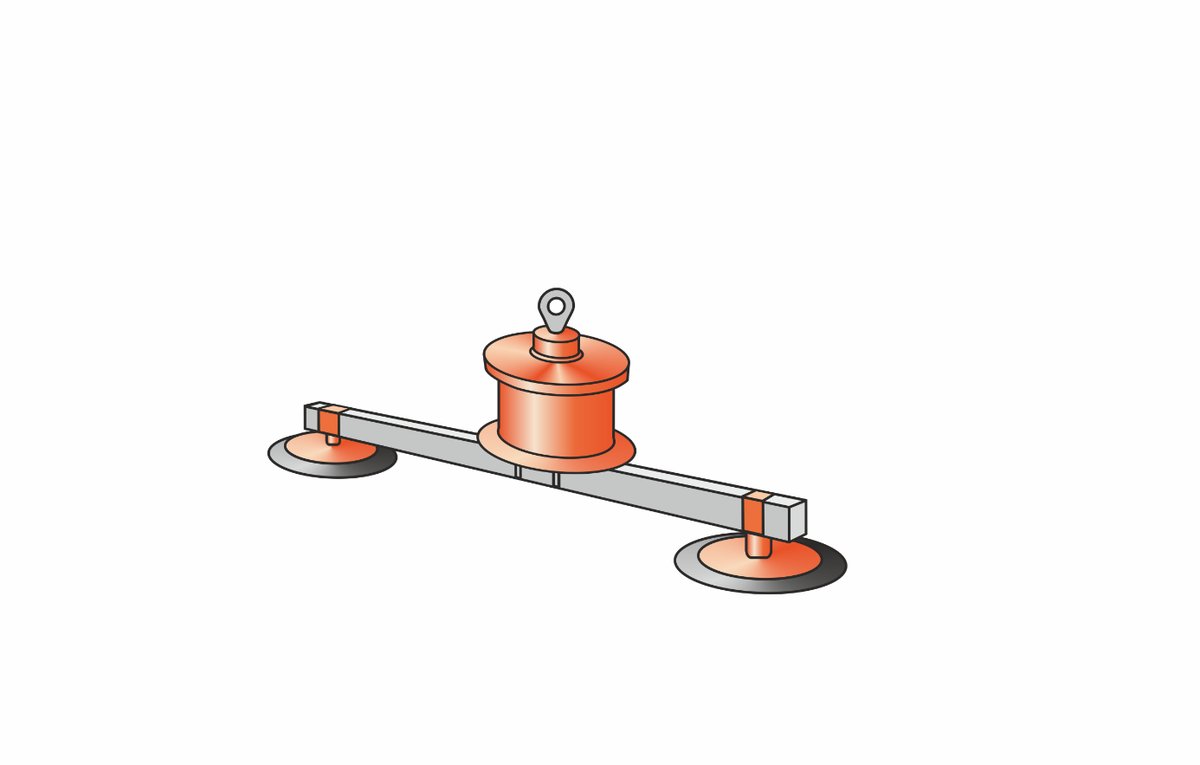

| VMS 600-2 | 2 × Ø 400 mm | 3.000 × 1.500 mm | 850 × 450 mm | 2 mm | 82 kg | nein |

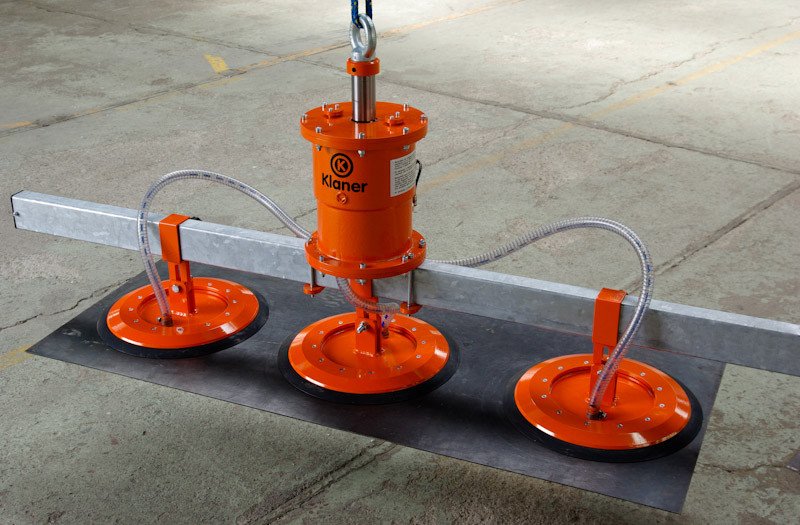

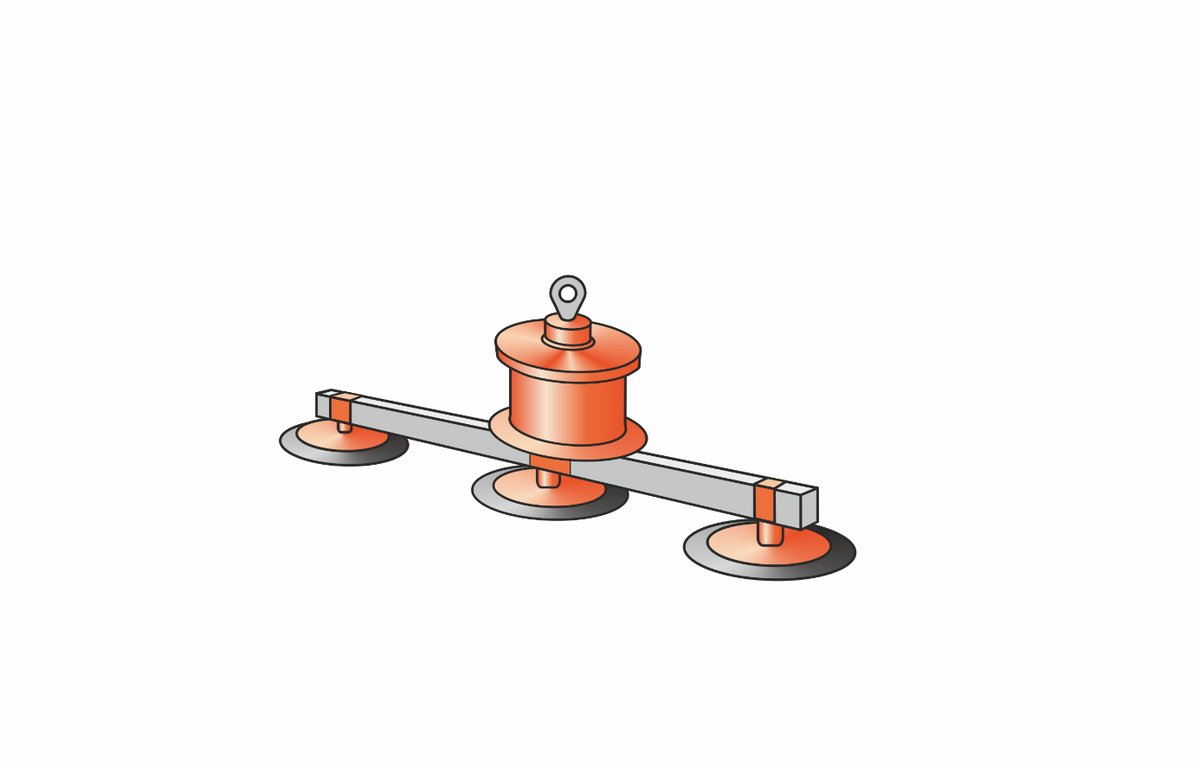

| VMS 600-3 | 3 × Ø 400 mm | 3.000 × 1.500 mm | Ø 450 mm | 2 mm | 82 kg | ja |
| VMS 600-4R | 4 × Ø 340 mm | 3.000 × 1.500 mm | 800 × 750 mm | 2 mm | 106 kg | nein |

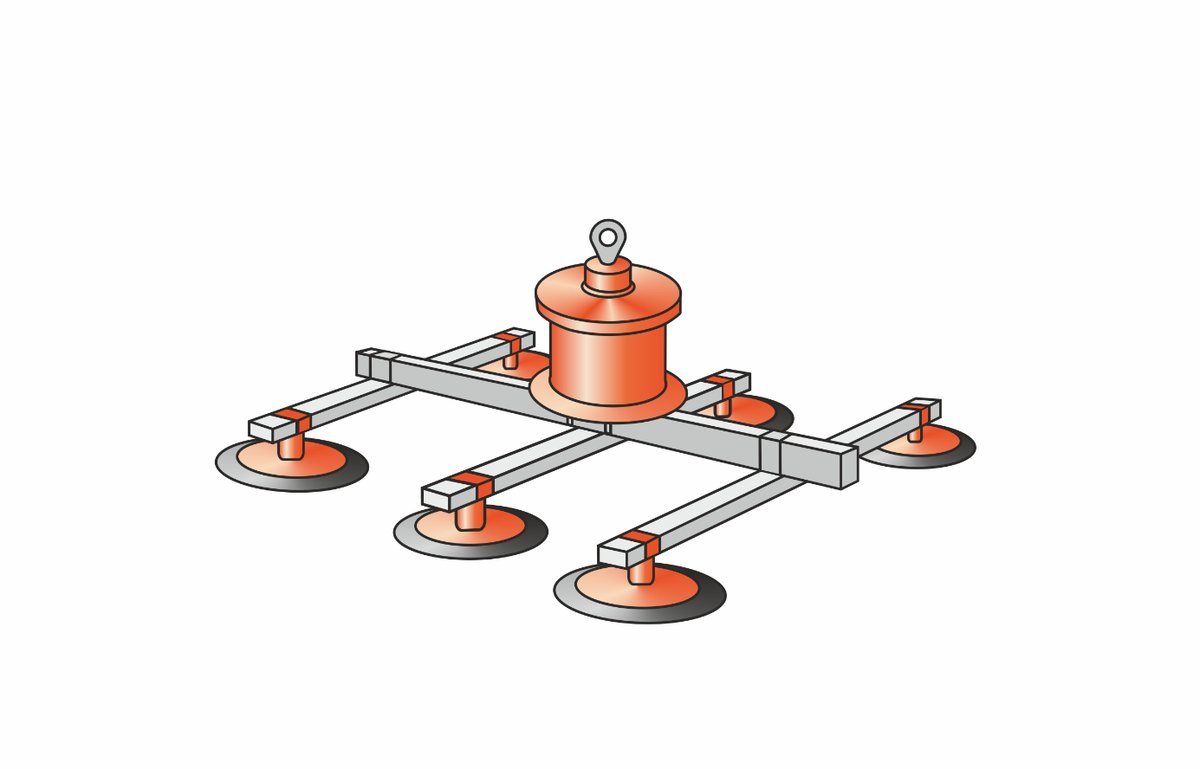

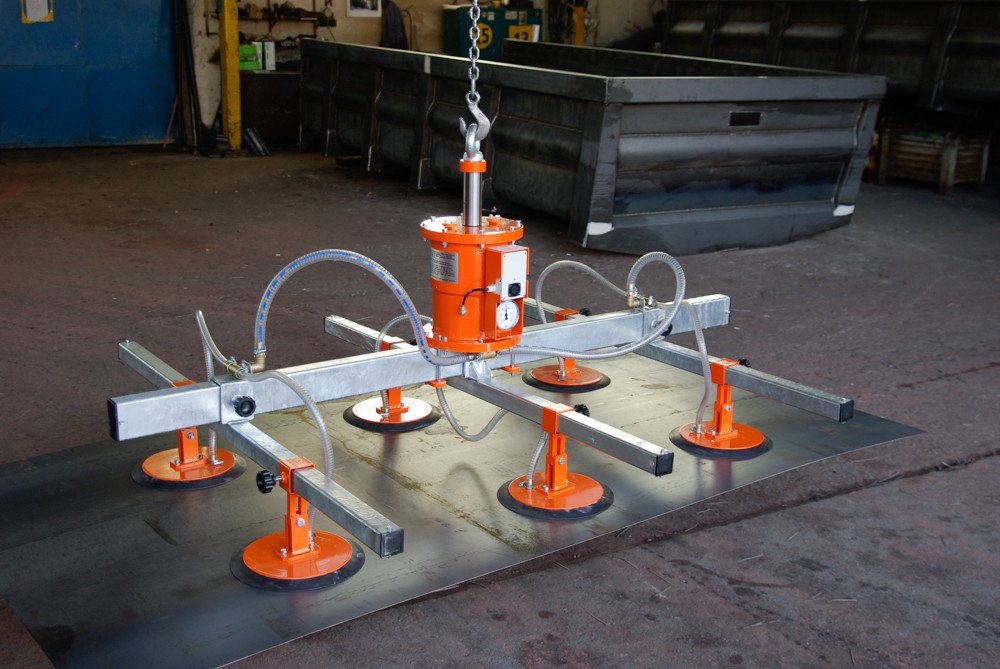

| VMS 600-6R | 6 × Ø 280 mm | 3.000 × 1.500 mm | 600 × 300 mm | 1 mm | 114 kg | ja |
| VMS 600-8R | 8 × Ø 230 mm | 4.000 × 2.000 mm | 500 × 500 mm | 1 mm | 130 kg | ja |
Technische Daten aus den Attollo-Katalogen. Preise und maßgefertigte Ausführungen auf Anfrage.
Kommt in die Preisliste: dieses Produkt kommt gerade in die Vakuumheber-Serie. Fragen Sie Verfügbarkeit, Termine und Preis an: wir antworten noch am selben Tag mit der zu Ihrem Werkstoff passenden Ausführung.
